Maschinenspannstock NCS Backenbreite 125

Mechanisch-hydraulische Version

NCS M-HD und NCS HD

•     Grundkörper, Festbacke, Backen aus Einsatzstahl, allseitig gehärtet
•     Spindel aus hochfestem Sonderstahl
•     Quernuten für schnelles Positionieren
•     drei Positionierbohrungen Ø 12F7 für Raster 40 mm und 50 mm
•     Festbacke in allen Ebenen fixiert ( x, y, z )
•     Nuten und Befestigungsgewinde zur Aufnahme von Aufsatzbacken und (Gripp-)Einsatz
•     Einsatz von Niederzug-Schnellwechselbacken möglich
•     Einsatz von rhombischen T-Nutensteinen sowie Wechselschiebern für Mehrfachspannung möglich
•     Einbau erfolgt ohne Werkzeug
•     seitliche Gewinde für Werkstückanschlag

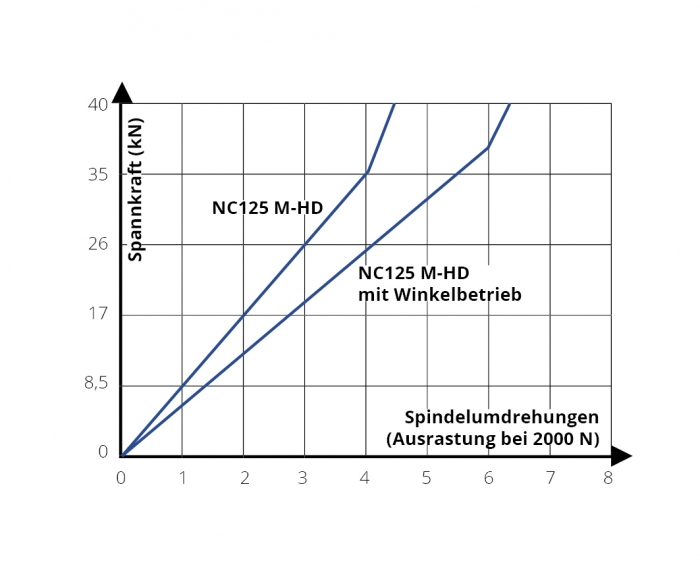

NCS 125 M-HD

•     Mechanisch-hydraulischer Kraftübersetzer mit Endhubbegrenzung
•     Spannkraft bei mechanisch-hydraulicher Spannung max. 40 kN
•     Spannkraft bei mechanischer Spannung max.10 kN
•     Spindel mechanisch arretierbar zur rein mechanischen Spannung
•     seitlich umlegbar bei Bettlänge 470 mm
•     seitliche Befestigungsbohrungen bei Bettlänge 470 mm

Wiederholgenauigkeit

•     durch vorgewählte Spannkräfte kann eine Wiederholgenauigkeit der Werkstückposition ≤ 0,02mm erreicht werden
•     die Spannkraft kann durch die Anzahl der Spindeldrehungen vorgewählt werden (NCS 125 M-HD)
•     beim NCS 125 HD erfolgt die Spannkrafteinstellung über den Hydraulikdruck, der am Aggregat eingestellt werden kann

Grundausstattung

•     2 Stk. Wende-Einschraubbacken (1 Seite längs- und quergeriffelt, 1 Seite glatt)
•     1 Stk. Handkurbel, 6-kant., zweiteilig

Optionen

•     Bohrbild und Lage der Quernut im Unterteil (z. B. für Nullpunktspannsystem)
•     Längsnut
•     Bettlänge bis 1200 mm möglich
•     auch als Doppelspannstock mit zusätzlichem Spannschieber und Mittelbacke erhältlich (Siehe Foto S. 17, oben)
•     seitlich umlegbar
•     vertikale Aufspannung des Spannstocks direkt auf Maschinentisch (Typ NCA)
•     Hydraulik-Zubehör

Maschinenspannstock NCS Backenbreite 125

Hydraulische Version

NCS M-HD und NCS HD

•     Grundkörper, Festbacke, Backen aus Einsatzstahl, allseitig gehärtet
•     Spindel aus hochfestem Sonderstahl
•     Quernuten für schnelles Positionieren
•     drei Positionierbohrungen Ø 12F7 für Raster 40 mm und 50 mm
•     Festbacke in allen Ebenen fixiert ( x, y, z )
•     Nuten und Befestigungsgewinde zur Aufnahme von Aufsatzbacken und (Gripp-)Einsatz
•     Einsatz von Niederzug-Schnellwechselbacken möglich
•     Einsatz von rhombischen T-Nutensteinen sowie Wechselschiebern für Mehrfachspannung möglich
•     Einbau erfolgt ohne Werkzeug
•     seitliche Gewinde für Werkstückanschlag

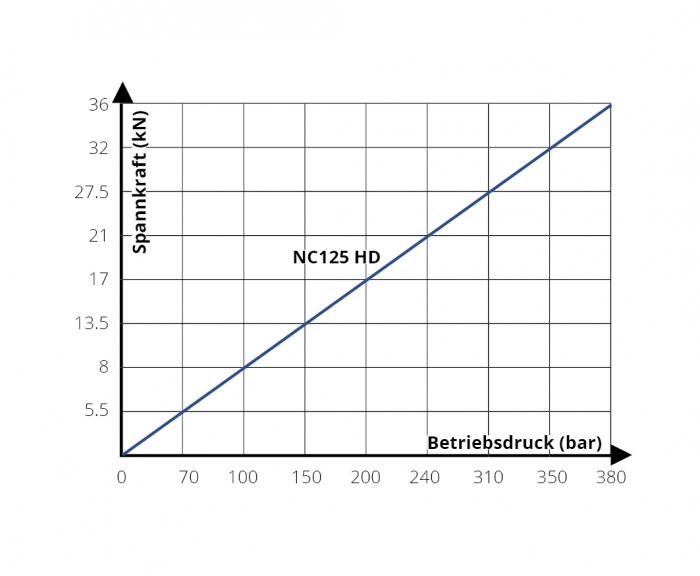

NCS 125 HD

• vollhydraulisch, Hydraulikaggregat erforderlich
• Spannkraft 35 kN bei 380 bar

Wiederholgenauigkeit

•     durch vorgewählte Spannkräfte kann eine Wiederholgenauigkeit der Werkstückposition ≤ 0,02mm erreicht werden
•     die Spannkraft kann durch die Anzahl der Spindeldrehungen vorgewählt werden (NCS 125 M-HD)
•     beim NCS 125 HD erfolgt die Spannkrafteinstellung über den Hydraulikdruck, der am Aggregat eingestellt werden kann

Grundausstattung

•     2 Stk. Wende-Einschraubbacken (1 Seite längs- und quergeriffelt, 1 Seite glatt)
•     1 Stk. Handkurbel, 6-kant., zweiteilig

Optionen

•     Bohrbild und Lage der Quernut im Unterteil (z. B. für Nullpunktspannsystem)
•     Längsnut
•     Bettlänge bis 1200 mm möglich
•     auch als Doppelspannstock mit zusätzlichem Spannschieber und Mittelbacke erhältlich (Siehe Foto S. 17, oben)
•     seitlich umlegbar
•     vertikale Aufspannung des Spannstocks direkt auf Maschinentisch (Typ NCA)
•     Hydraulik-Zubehör

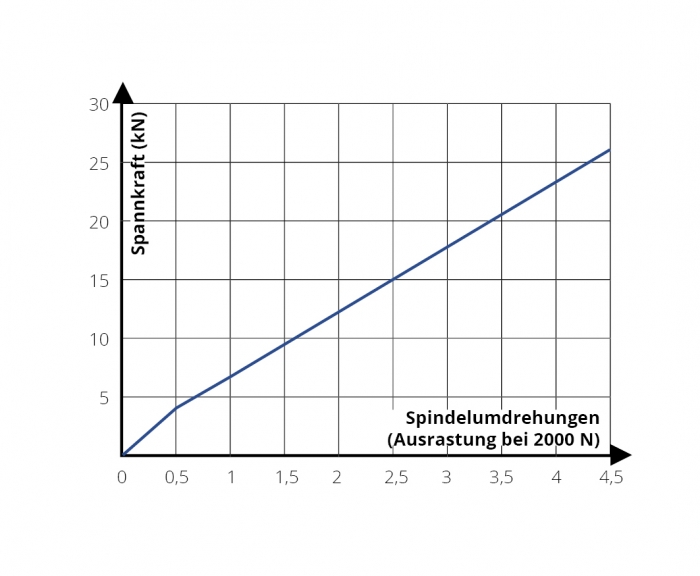

NCS-ZA 125 M-HD

Weiterentwicklung des Spannstocks NCS 125
Der Spannstock NCS ist jetzt mit Zuganker lieferbar.
Durch diese Entwicklung hat der Spannstock wesentliche Vorteile:

• Bei voller Spannkraft wird die Festbacke durch den Spannschieber nur noch im μ-Bereich weggedrückt. Ein Aufbäumen des Grundkörpers und das Verspannen des Maschinentisches werden deutlich reduziert. Gleichzeitig werden Winkelfehler der Festbacke und dadurch auch des Werkstücks weitgehend verhindert.
• Durch den Zuganker, der die Festbacke abstützt und die gesamte Spannkraft aufnimmt, wird die Spannwiederholgenauigkeit wesentlich verbessert. Das Herstellen hochpräziser Werkstücke ist dadurch gewährleistet.
• Durch den Einsatz von Niederzug-Wechselbacken werden die Einsatzmöglichkeiten des Spannstocks noch erweitert. Selbst vorhandene Winkelfehler von Werkstücken können ausgeglichen werden.
