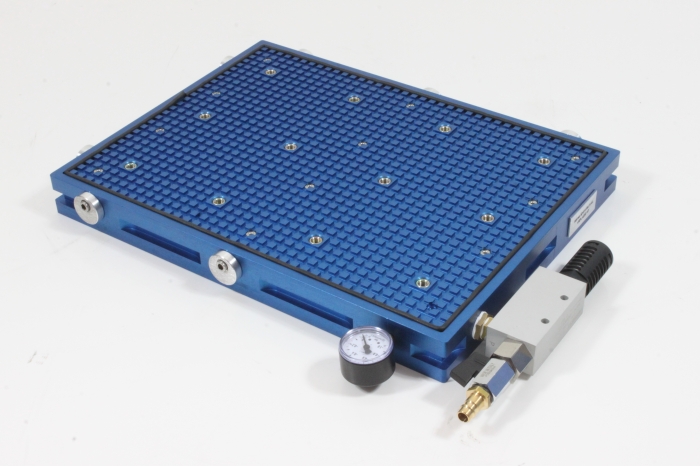

Vakuum-Rasterplatten mit Druckluft Vakuumerzeuger "VRP-VE Serie"

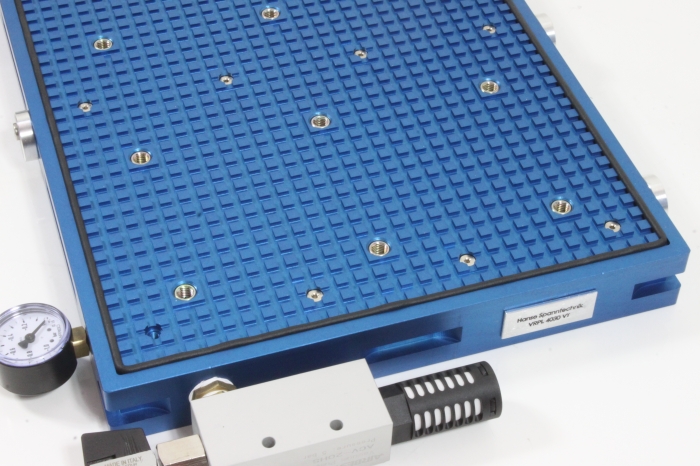

Vakuum-Rasterplatten der VRPL-VE Serie bieten eine sehr flexible und in der Erstanschaffung, günstige Alternative für Kunden, welche eher sporadisch ein Vakuum-Spannsystem benötigen. Sie sind komplett aus Aluminium gefertigt und haben ein integriertes Stahlgewinderaster, Werkstückanschläge, eine Venturidüse zur Vakuumerzeugung sowie ein Manometer zur Vakuumüberwachung. Sie kommen hauptsächlich dann zum Einsatz, wenn keine Durchbrüche gefräst werden müssen, z.B. beim Plan- oder Außenkonturfräsen mit "Restboden". Mit dieser Vakuumplatte können auch Durchbrüche gefräst werden, es ist jedoch eine Adaptermatte notwendig welche im Lieferumfang enthalten ist. (1x)

Die Eigenschaften im Überblick:

• Schnell und einfach Werkstücke spannen und bearbeiten.

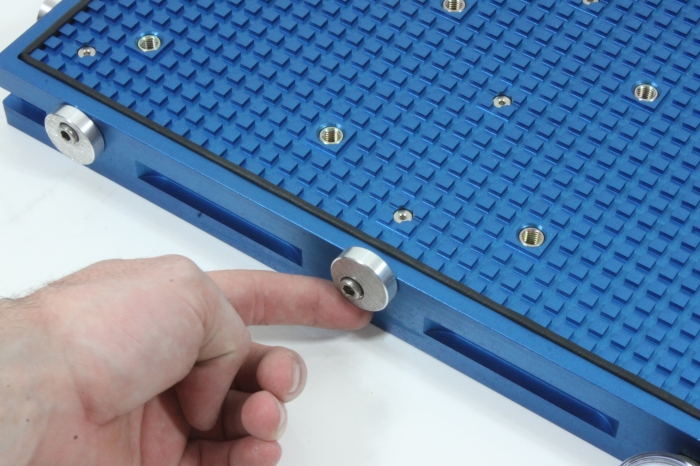

• Werkstück Anschläge
• 100 x 100 mm  M8-Stahlgewinderaster
• Schwinngungsdämpfend durch vollflächige, formschlüssige Aufspannung.
• Beidseitig plan gefräst
• "ready to use" dank integrierter Venturidüse
• Kühlmittel tauglich
• Einfache Anwendung

Erhältlich im Standardformat 300x200mm, 400x300mm, 600x400mm. Auf Anfrage alle weiteren Größen!

Vakuum-Rasterplatten "VRP Serie"

Vakuum-Rasterplatten der VRP Serie werden mit einer Vakuumpumpe oder mit einem Vakuum-Aggregat (z.B. FRVP) betrieben. Sie kommen hauptsächlich dann zum Einsatz, wenn keine Durchbrüche gefräst werden müssen, z.B. beim Plan- oder Außenkonturfräsen mit "Restboden". Mit dieser Vakuumplatte können auch Durchbrüche gefräst werden, es ist jedoch eine Adaptermatte notwendig welche im Lieferumfang enthalten ist. (1x)

Die Eigenschaften im Überblick:

• Schnell und einfach Werkstücke spannen und bearbeiten.
• Werkstück Anschläge
• 100 x 100 mm  M6-Gewinderaster
• Schwinngungsdämpfend durch vollflächige, formschlüssige Aufspannung.
• Beidseitig plan gefräst
• Sofort einsatzbereit. Nur befestigen, Vakuum anschließen und los gehts.
• Kühlmittel tauglich
• Einfache Anwendung

Erhältlich im Standardformat 300x200mm, 400x300mm, 600x400mm. Auf Anfrage alle weiteren Größen!

Vakuum-Metaporplatten "VMP-Serie"

Vakuum der VMP-Serie haben eine poröse, luftdurchlässige Oberfläche. Dadurch wird es ermöglicht ein sehr homogenes und gleichmäßiges Vakuum über die gesamte Fläche zu erzeugen. Bei dünnen Materialien entstehen keine Verformungen durch Bohrungen oder Nuten.

Vakuumlochrasterplatten "VLRP-Serie"

Mit Gewinderaster und integrierten Anschlägen

GridPad Vakuumspannplatten

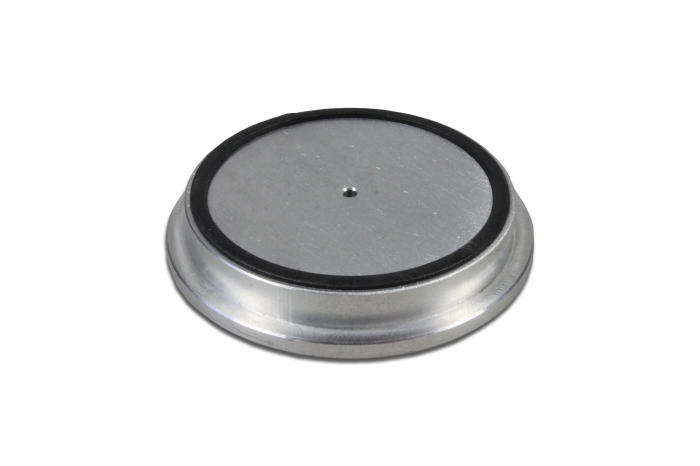

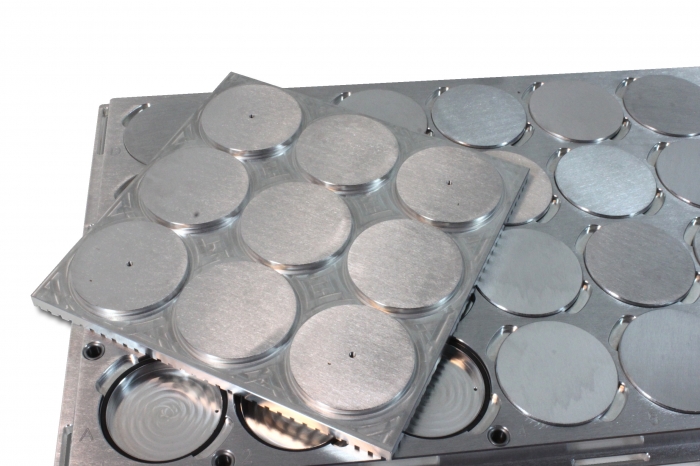

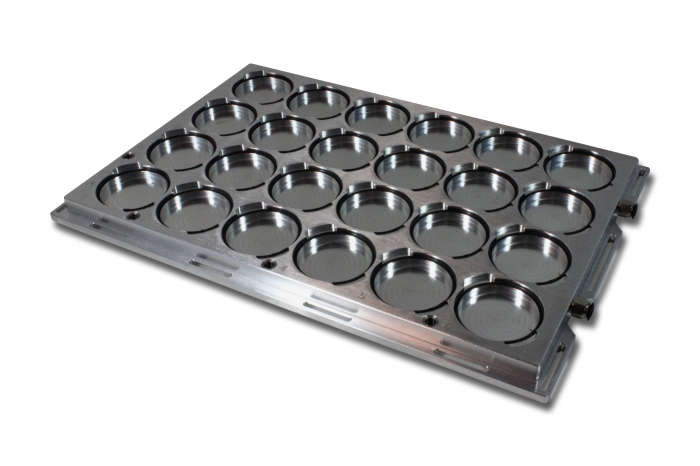

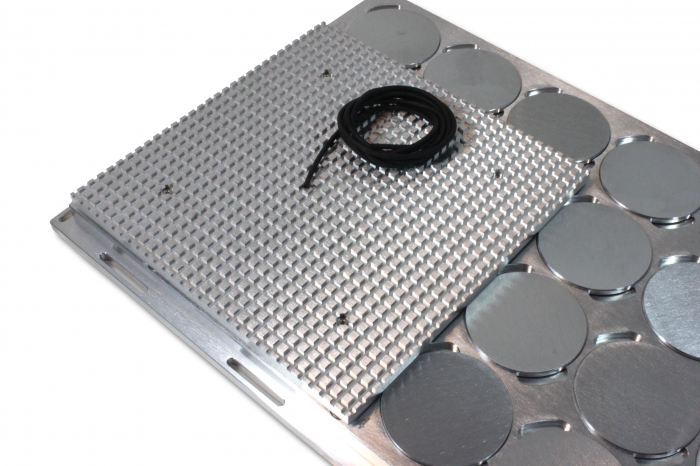

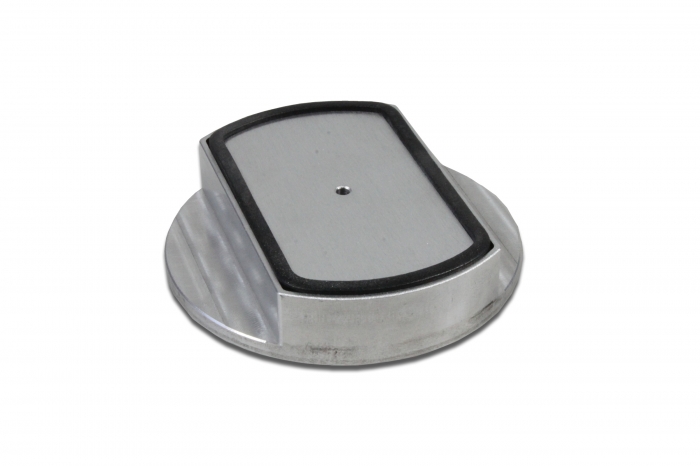

Der GridPad Vakuumtisch enthält eine Matrix von Pad-Mulden in die jeweils ein Vakuumpad eingelegt werden kann, wodurch es automatisch mit dem Vakuumsystem verbunden wird. Diese Vakuumpads sind in vielfältiger Ausführung verfügbar, wie beispielweise erhöhte Pads, oder schmale Pads für das Spannen von Leisten. Werkstückspezifische Geometrien sind als Sonderanfertigung möglich. Wo kein Pad verwendet werden soll liegt eine Blind-Pad in der entsprechenden Vertiefung.

Die Koordinatenbeschriftung der Matrix ermöglicht das komplette Planen und Vorbereiten des Fertigungsprozesses im CAD/CAM System. Man bindet dazu die gewünschten Spannpositionen mit in die Konstruktion ein und hinterlegt sie an den gewünschten Stellen. Danach erstellt man sich eine Koordinatentabelle, die man dann an der Maschine als Positioniergrundlage verwenden kann. Passbuchsen und Passstifte, sorgen für eine reproduzierbare Referenz, sodass der Aufbau der Konstruktionsvorgabe/Aufspannplans exakt entspricht.

Die Eigenschaften im Überblick

• Durchgängige Gewinde bohren, Unterseiten entgraten, seitliche Nuten einfräsen
• Passbuchsen und Passstiften als Werkstückanschläge
• Koordinaten eingraviert
• Verschiedene Pads Optional verfügbar
• In beinahe jeder beleibigen Größe produzierbar. (auf Anfrage)
