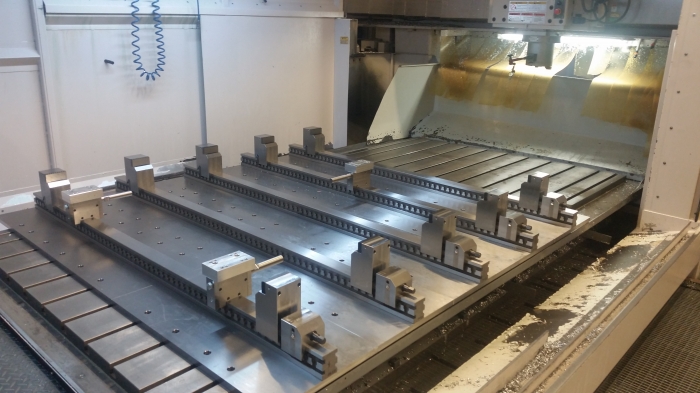

Flexibles Schienenspannsystem

Produktmerkmale:

  • Umrüsten – in wenigen Sekunden von 0-3000 mm Spannweite
  • Änderung der Spannweite – ohne den Einsatz von Werkzeugen
  • Einfache Wartung – die Spindeln sind mit Fett geschmiert und mit O-Ringen abgedichtet (heavy System)
  • Arbeitsbereich – immer in der Nähe des Bedieners
  • Schnelles Reinigen – keine lästigen Löcher oder Rillen/Nuten
  • Nullpunkt-Spannsysteme - integrierbar
  • Aufrüstbar auf hydraulische Spannung – auf Anfrage
  • Hohe Spannkräfte – 7to bei 200 Nm (bis 20to beim "heavy-System")
  • Roboterlösungen möglich (Backenwechsel etc.) – bereits realisierte Projekte
  • Standardzubehör – umfangreiches Programm an Backen etc.
  • Auf Ihre Anwendung angepasste Lösungen – umfangreiche Erfahrungen mit Sonderlösungen

Schienentypen:

  • Flexibel: Verstellung der flexiblen Backe durch einfaches anheben der Rastsperre möglich
  • Basic:    Verstellung der flexiblen Backe durch ziehen und abstecken eines Bolzens

Standardlängen der beiden Systeme sind 600mm,800mm,1000mm. Bei dem Basic System gibt es auch eine 400mm Länge. Spannkräfte 7to bei 200Nm. Spannbreite 111mm. Spindelhub der Spannbacke 45mm. Jegliche Sonderlängen auf Anfrage!

  • Heavy:  Spannweiten 500mm, 740mm, 1040mm im Standard. 20to Spannkraft. Innen- nach Außenspannung + Außen- nach Innnenspannung. Spindelhub der Spannbacke 80mm. Ideal für Karusseldrehmaschinen + schwere Zerspanung etc.
  • Zentrierspanner: Unübertroffende Spannweite von 10-420mm ohne Spindeln zu wechseln etc. Im Standard wird die Spannweiten Verstellung manuell vorgenommen, es ist jedoch ein Hydraulikpaket vorhanden wodurch die komplette Spannweite hydraulisch verfahren wird! Das ist Einzigartig! Durch den stabilen Aufbau wird die Spannkraft homogen an jeden Punkt des Systems verteilt.
