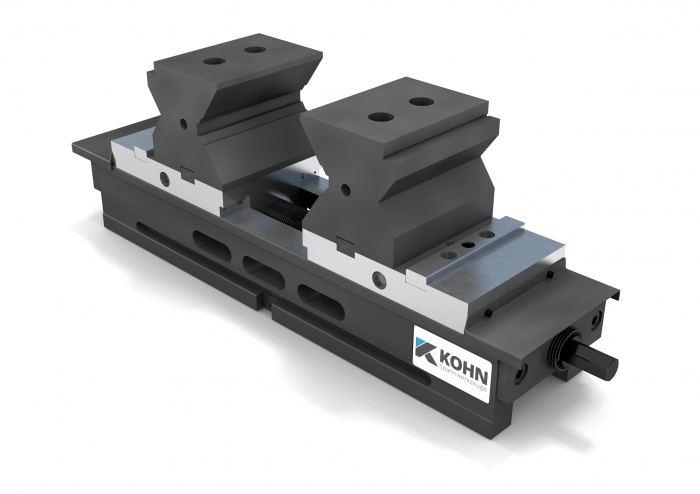

Zentrierspannstock ZSS

in mechanischer Ausführung (M) und mit Motorantrieb (MOT.)

ZSS-M und ZSS-Mot.

• Grundkörper und Backen aus Einsatzstahl, allseitig gehärtet und geschliffen
• Spindel gehärtet und geschliffen
• Spannschieber und Spindelmutter aus einem Stück
• Zentralschmierung für Spannschieber und Spindel
• Quernuten für schnelles Positionieren
• drei Positionierbohrungen Ø 12F7 für Raster 40 mm und 50 mm
• Nuten und Befestigungsgewinde zur Aufnahme von Aufsatzbacken und Aufsatz-Stufenbacken mit (Gripp-)Einsatz
• Umkehrbacken ermöglichen einen großen Spannbereich
• seitliche Gewinde für Werkstückanschlag
• guter Abfluss von Spänen und Kühlmittel

Zentriergenauigkeit

• bei gleichem Spannbereich ± 0.015 mm
• über den gesamten Spannbereich innerhalb ± 0.02 mm

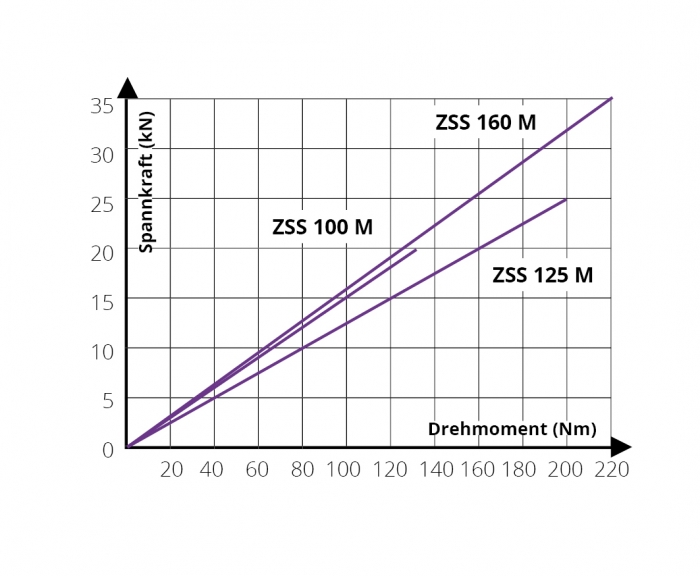

• es wird die Verwendung eines Drehmoment-Schlüssels empfohlen, um eine kontrollierte Spannkraft zu erreichen

Grundausstattung

• 2 Stk. Prismenbacken Standard
• 1 Stk. Handkurbel 6-kant

Optionen

• Sonderbacken auf Anfrage
• Bohrbild im Unterteil nach Kundenwunsch (z. B. für Nullpunktspannsystem )
• Abstimmen der Werkstückmitte zur Positioniernut 20H7 ± 0.02 mm
• Abstimmen von zwei Spannstöcken auf gleiche Spitzenmitte ± 0.02 mm
• Längsnuten 20H7

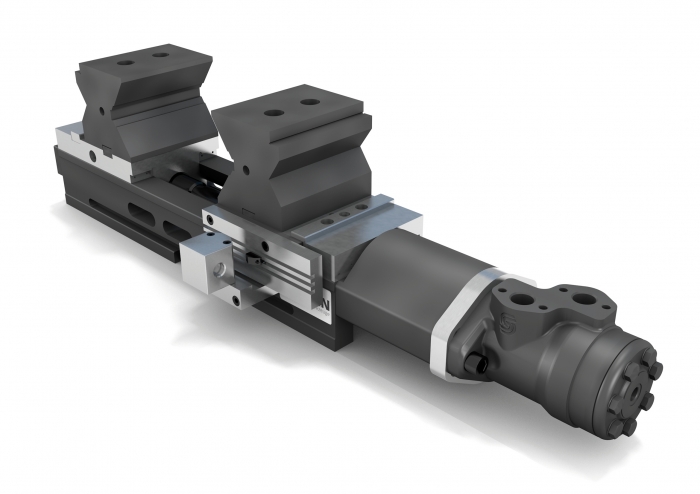

• Motorantrieb über Hydraulikmotor (Hydraulikaggregat erforderlich)
• niedrigere Betthöhe
