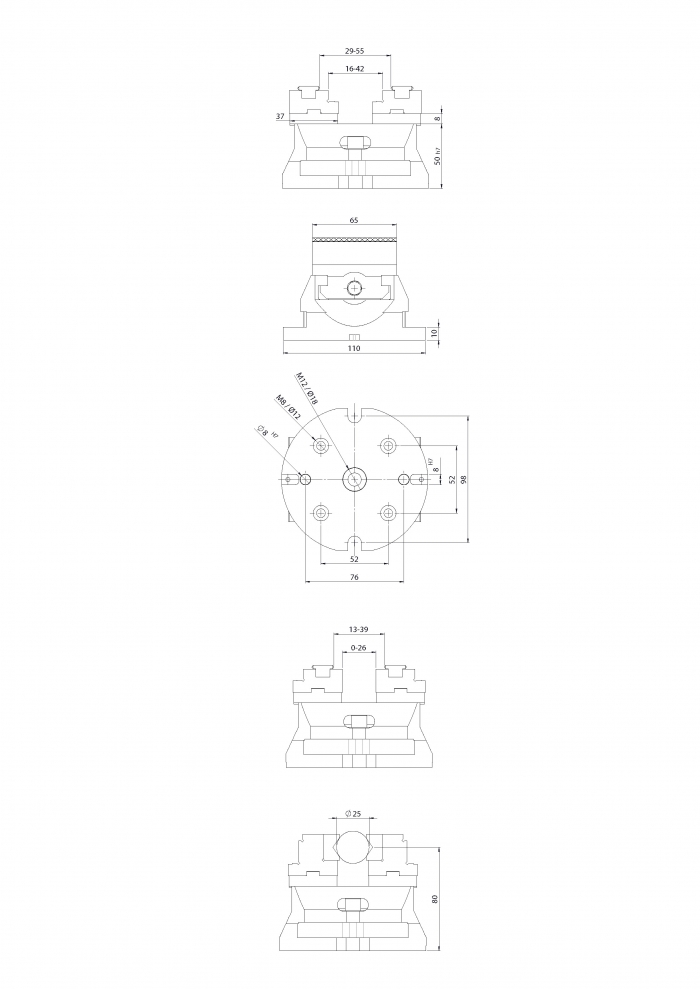

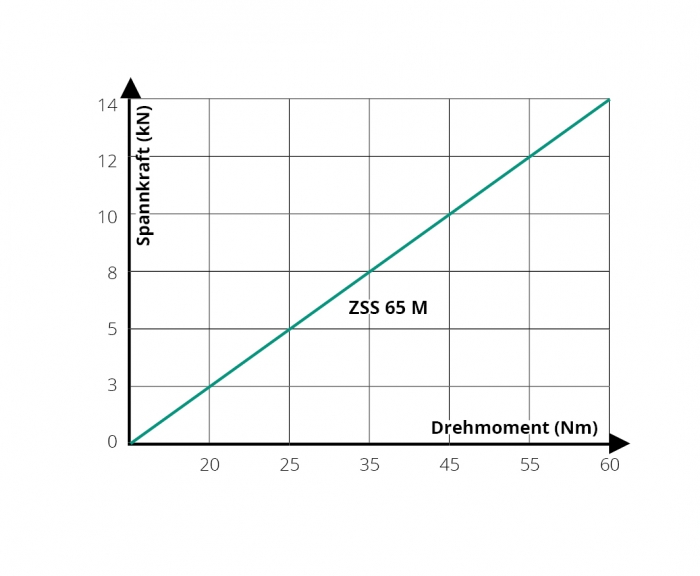

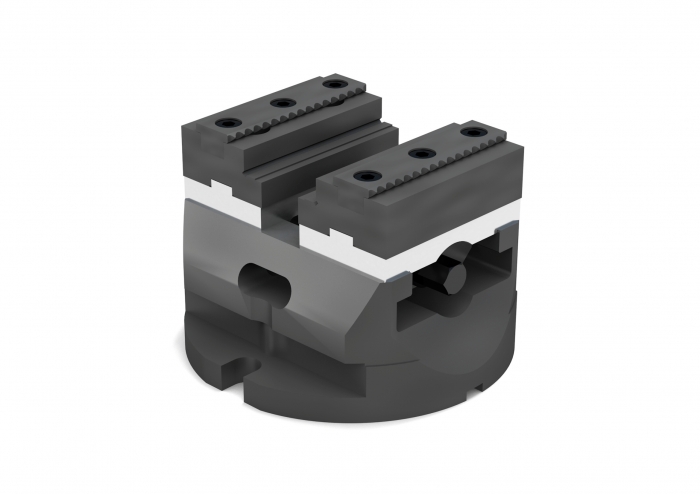

ZSS 65 M UNI (mechanisch)

Beschreibung

Grundkörper und Backen aus Einsatzstahl, allseitig gehärtet und geschliffen
Spindel aus hochfestem Sonderstahl
Spannschieber und Spindelmutter aus einem Stück
4x M10 und 2x Ø8 H7 zum Befestigen und Fixieren auf Adapterplatte (bei ZSS 65/100 M)

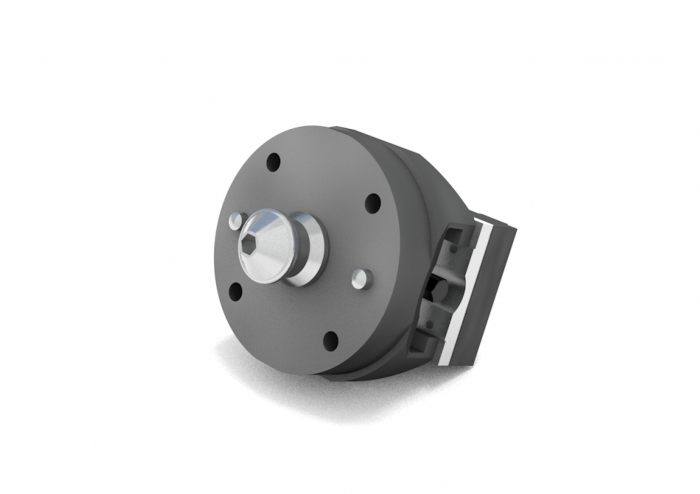

Zentrierspannstock mit integrierter Palette für Nullpunktspannsystem
Beliebige Nullpunktspannsysteme (z. B. AMF, Hirschmann, Erowa, usw.) können realisiert werden

Zentriergenauigkeit:

Grundausstattung:

2 Stk. Aufsatz-Stufenbacken mit Gripp-Einsatz
(andere Backen auf Anfrage)

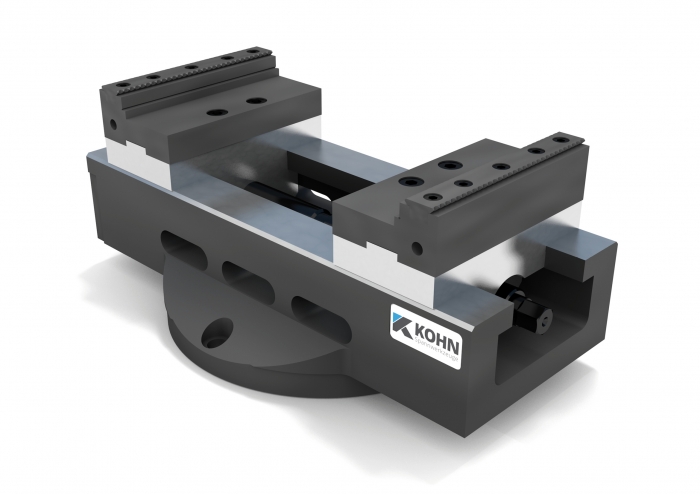

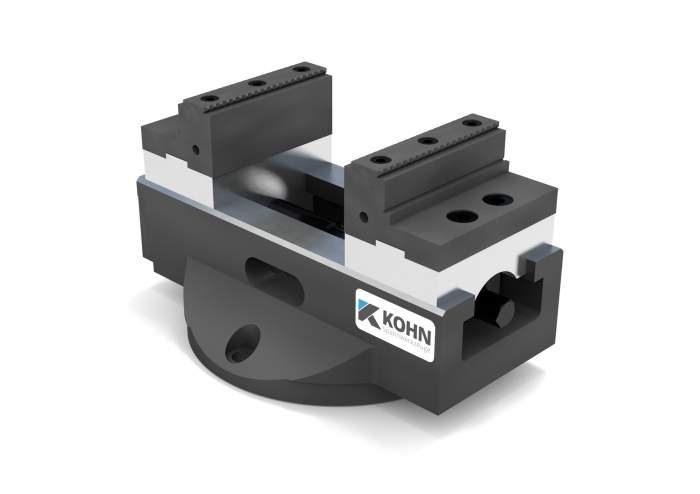

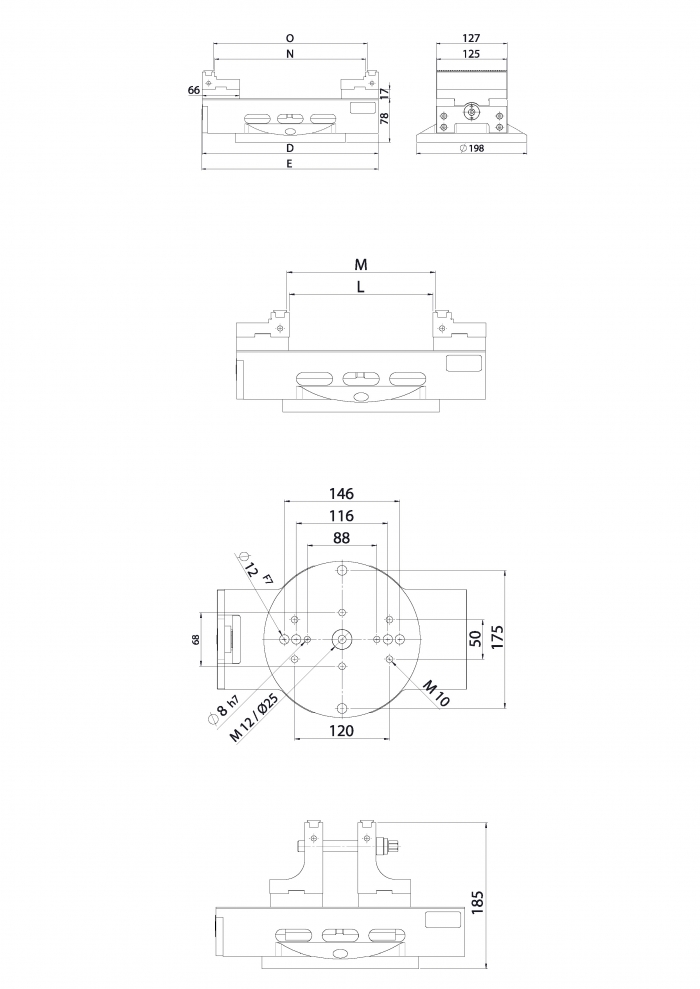

ZSS M UNI

Beschreibung ZSS M UNI (mechanisch)

Grundkörper und Backen aus Einsatzstahl, allseitig gehärtet und geschliffen
Spindel aus hochfestem Sonderstahl
Spannschieber und Spindelmutter aus einem Stück
Zentrierspannstock mit integrierter Palette bietet universelle Einsatzmöglichkeiten
beliebige Nullpunktspannsysteme (z.B. AMF, Hirschmann, Erowa, usw. ) können realisiert werden
Aufnahme auf Teilapparat möglich
kann direkt auf Maschinentisch gespannt werden
für 5-Achs-Maschinen geeignet
große Spannweite bei kleinem Spannstock
umfangreiches Backensortiment ermöglicht vielseitige Bearbeitungen
Zentriergenauigkeit ± 0.02 mm

Grundausstattung

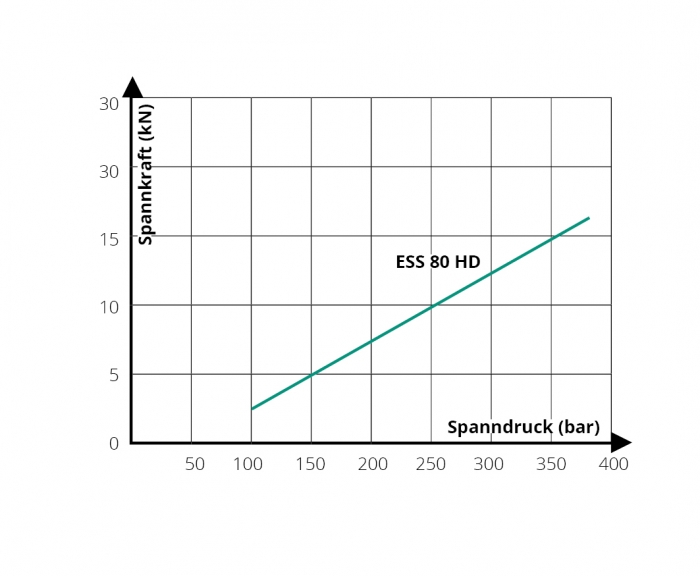

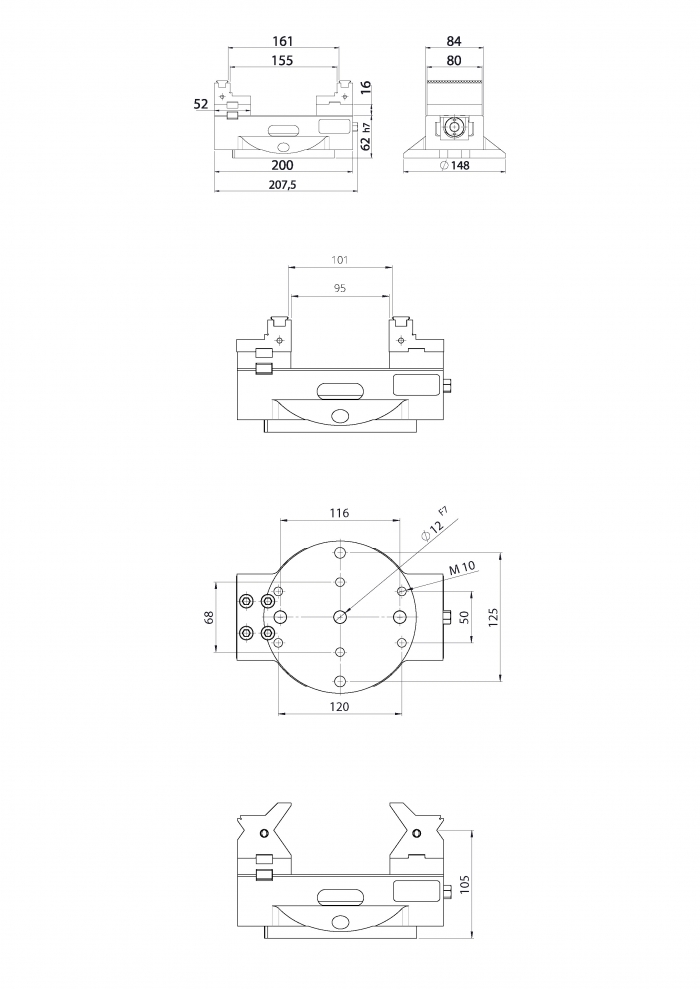

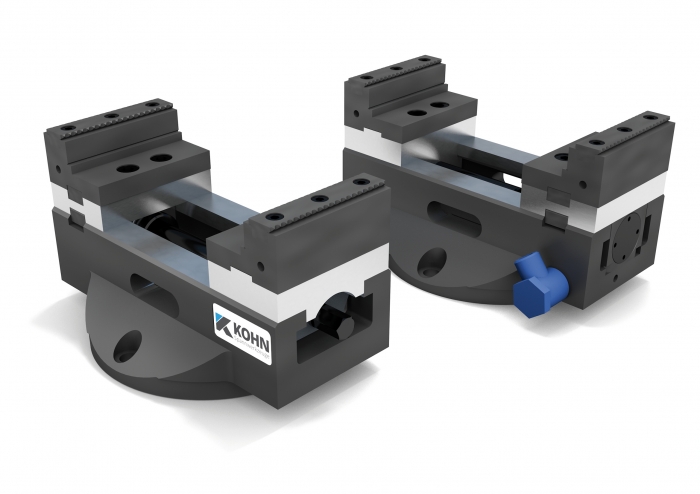

Beschreibung ESS 80/200 HD UNI

konstanter Spanndruck, über das Hydraulikaggregat beliebig einstellbar
Grundkörper und Backen aus Einsatzstahl, allseitig gehärtet und geschliffen
Spannschieber und Spindelmutter aus einem Stück
beliebige Nullpunktspannsysteme (z. B. AMF, Hirschmann, Erowa, …) können realisiert werden
Aufnahme auf Teilapparat möglich
kann direkt auf Maschinentisch angebracht werden (Bohrbild auf Anfrage)
ideal für 5-Achs-Maschinen
große Spannweite bei kleinem Spannstock (8 - 161mm)
umfangreiches Backensortiment ermöglicht vielseitige Bearbeitung

Grundausstattung

Hydraulikaggregat erforderlich, auf Anfrage
